| Plaats van herkomst: | CHINA |
|---|---|
| Merknaam: | LS |
| Certificering: | CE |
| Modelnummer: | Ls-TD4015 |
| Min. bestelaantal: | 1PC |
| Prijs: | negociate |
| Verpakking Details: | Norm |
| Levertijd: | 3-6 dagen |
| Betalingscondities: | T/T, Western Union, Paypal |
| Levering vermogen: | 10000pcs |
| Input: | PT100, PT1000, CU50, CU100 | Output: | RS485 |
|---|---|---|---|
| Opzettende Manier: | DIN-spoor steun | Voeding: | 24V gelijkstroom |
| Hoog licht: | PT100 OTO-het Signaal zet om,RS485 OTO-het Signaal zet om,6 de Aanwinstenzender van kanaaloto |
||

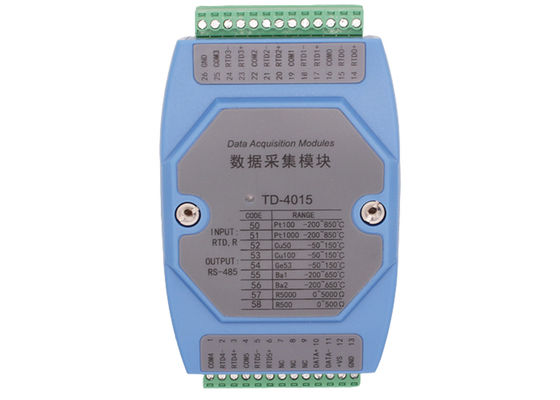

Het signaal van OTO van de signaalconvertor 6ch zet in RS485 PT100 aan RS485-Temperatuurzender om
Algemene Inleiding
Ls-TD4015 is een industrieel de aanwinstenproduct van rang standaardoto dat PT100, PT1000, Cu50, Cu100, Ge53, BA1, BA2, R5000 en R500 6 input van kanaal three-wire OTO steunt. RS485 de geïsoleerde interface is optoelectronic. Deel van de ADVERTENTIEaanwinst is ook het geïsoleerde modulus optoelectronic. Het keurt het standaardprotocol van MODBUS goed RTU. De klacht met de industrienormen, ls-TD4015 is geschikt om voor een verscheidenheid van industriële toepassingen en automatiseringssystemen te gebruiken. Het is geschikt om met de hostcomputer te communiceren en een snel voorzien van een netwerk te realiseren en uw controlesysteem op te bouwen.
Thermische weerstandssteunen:
| PT100 | -200~850℃ | BA1 | -200~650℃ |
| PT1000 | -200~850℃s | BA2 | -200~650℃ |
| CU50 | -50~150℃ | R5000 | 0~5000Ω |
| CU100 | -50~150℃ | R500 | 0~500Ω |
| Ge53 | -50~150℃ |
Parameter
| Techniekparameter | Beschrijving |
| Voeding | 9~30V gelijkstroom |
| Inputwaaiers | PT100, PT1000, Cu50, Cu100, Ge53, BA1, BA2, R5000 en R500 |
| Opwindingsstroom | 250uA |
| Voordeel | Elk kanaal steunt onafhankelijke configuratie (6 kanalen kunnen afzonderlijk worden geplaatst) |
| Inputtype | 6 kanalen 3 draadinput |
| Verzamel frequentie | ADVERTENTIE die frequency≤10Hz (totaal tarief) verzamelen |
| Resolutie | met 16 bits |
| Nauwkeurigheidsklasse | ≤ ±0.1% (de inbegrepen niet fouten van de bedradingskabel) |
| Inputimpedantie | 20MΩ |
| Interface | Rs-485 |
| Protocol |
Gebrek modbus-RTU, steun 8N1, 8O1, 8E1. Gegevensindeling: SCADA-software, PLC, compatibel met Adam-4015+. Als u modbus-ASCII of andere nodig hebt, gelieve te specificeren wanneer het plaatsen van orde |
| Baudrate | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Afstand | RS485 afstand<1000m> |
| Stabiliteit | Hoog gebruik - kwaliteitsspaanders binnen, ingebouwde dubbele waakhond, betrouwbare en stabiele verrichting |
| Beveiligingsniveau | De polariteitsbescherming van de machtsspeld, ingevoerde Speld foto-elektrische isolatie, de Speld van de ADVERTENTIEinput en communicatie haven±15kv ESD bescherming, isolatievoltage 2500Vrms, ononderbroken 500DC, bliksembescherming, schommelingsbescherming |
| Machtsconsumptie | <2000mw> |
| Gewicht | 0.3kg |
| Opzettende manier | Standaard 35mm U-vormige DIN-spoorinstallatie |
Pin Definition
| Pin No. | Speldnaam | Beschrijving |
| 1 | COM4 | Ch4-COM-poort |
| 2 | RTD4- | OTO-inputch4 |
| 3 | RTD4+ | OTO-input ch4+ |
| 4 | COM5 | De COM-poort van CH 5 |
| 5 | RTD5- | OTO-input ch5- |
| 6 | RTD5+ | OTO-input ch5+ |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | NC | NC |
| 10 | DATA+ | RS-485 A |
| 11 | GEGEVENS | RS-485 B |
| 12 | +VS | Voeding + (9~30V) |
| 13 | GND | Voeding - (grond van macht) |
| 14 | RTD0+ | OTO-input ch0 + |
| 15 | RTD0- | OTO-input ch0 - |
| 16 | COM0 | Ch0 Com-haven |
| 17 | RTD1+ | OTO-input ch1+ |
| 18 | RTD1- | OTO-input ch1- |
| 19 | COM1 | Ch1 Com-haven |
| 20 | RTD2+ | OTO-input ch2+ |
| 21 | RTD2- | OTO-input ch2- |
| 22 | COM2 | Ch2 Com-haven |
| 23 | RTD3+ | OTO-input ch3+ |
| 24 | RTD3- | OTO-input ch3- |
| 25 | COM3 | Ch3 Com-haven |
| 26 | GND | GND |
