Input: | 4-20mA; 0-20mA | output: | 4-20mA; 0-20mA; 0-5V; 0-10V |
---|---|---|---|
Opzettende manier: | DIN-spoor Steun | Voeding: | 24V gelijkstroom |
Hoog licht: | DIN-spoorisolator,de zender van de signaalisolatie |
Input
Inputsignaal: 4-20mA; 0-20mA
Distributievoltage: 24V, (maximumaandrijving huidige 30mA)
Inputimpedantie: ≤50Ω
Output
Outputsignaal: 4-20mA; 0-20mA; 0-5V; 0-10V
De weerstand van de outputlading: RL ≤ 500Ω (wanneer de output een huidig signaal is); RL ≥ 10KΩ (wanneer de output een voltagesignaal is)
Basisparameters
Voeding: DC24V, ±10%
Huidige consumptie: ≤50mA (één ingevoerd en één output, 24V-voeding, de input van de machtsdistributie, 20mA-output); ≤70mA (ingevoerde één en output twee, 24V-voeding, de input van de machtsdistributie, 20mA-output); ≤100mA (twee in twee uit, 24V-voeding, de input van de machtsdistributie, 20mA-output)
Basisnauwkeurigheid: 0,1% F.S.
Temperatuurafwijking: 0,005% F.S./graad (- 20 graden van ~ +55 graden)
Reactietijd: ≤10mS (0-90%) (TYPE)
Isolatiesterkte: 1500V AC/1min (tussen input, output, en macht)
Isolatieweerstand: ≥100MΩ (tussen input, output, en macht)
Werkende temperatuurwaaier: -20~+55 graden
Elektromagnetische compatibiliteit: overeenkomstig GB/T 18268 (iec61326-1)

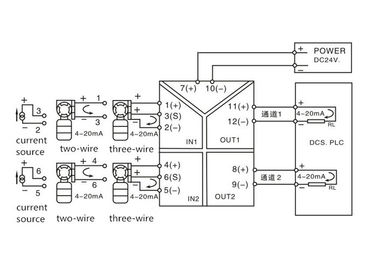

Toepasselijke gebiedsapparaten: two-wire systeem, three-wire zender; huidige bron.
Parameter | ||||
Thg-IP | X | X | X | tekens |
Configuratie | 1 | 1 voerde 1 output in | ||
2 | input 1 2 output | |||
5 | 2 input 2 output | |||
Inputsignaal | 1 | 4-20mA | ||
2 | 0-20mA | |||
Outputsignaal | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-5V | |||
6 | 0-10V | |||
Gelieve te wijzen op uw vereist inputtype en outputtype wanneer plaatsorde |
