machtsoutput: | 1W | Afstand: | 2KM |
---|---|---|---|
Input: | geen relais | output: | 1 relais |
Hoog licht: | De digitale Module van I O,de module van modbusrtu |
1W de draadloze Verre Pomp van de Pompcontrole VAN Controle Ingebedde Draadloze Oplossing 2km
Nodig hardware:
1. 12V gelijkstroom-Voeding
2. Drijvende schakelaar (met hoogte en low level)
3. Ls-RDI00 (met antenne)
4. Ls-RDO01 (met antenne)
5. Pomp
6. Relais in vaste toestand
Parameter:
Parameter | |
Machtsoutput: | 600mW |
Draadloze technologie: | Lora |
Voeding: | 9V-30V (kies gewoonlijk 24V gelijkstroom of 12V gelijkstroom) |
Controleafstand: | 5km LOS |
Baudrate: | 2400bps |
Het ontvangen van gevoeligheid: | -123dBm@1200bps, -118dbm (9600bps) |
Voorzien van een netwerk | |
Voorzien van een netwerk: | Punt aan punt en punt aan met meerdere balies |
Protocol: | Modbusrtu protocol |
Havenbeschrijving | |
Input: | 2 actieve input (het passief past) aan, geïsoleerd |
Output: |
2 passieve geïsoleerde relaisoutput, contact maximum lading AC250V/5A, DC30V/5A (de actieve output 0-5V past aan) |
Communicatie haven | RS485 (draadloze RS485 past aan) |
Huidig | |
Breng stroom over: | <350ma> |
Het ontvangen van stroom: | <20ma> |
Algemeen | |
Frequentie: | 915MHz |
Kanaliseer Nr: | 16 kanalen, kunnen via ONDERDOMPELINGSschakelaar veranderen |
Fysische eigenschappen | |
Afmeting: | 115×90×40 (mm) |
Antenneschakelaar: | SMA, voertuigantenne met 1.5m kabel |
Temperatuur: | (industrieel) -35℃~+75℃ |
Het opzetten van methode: | Standard 3,5-spoor van het duim het industriële gilde |

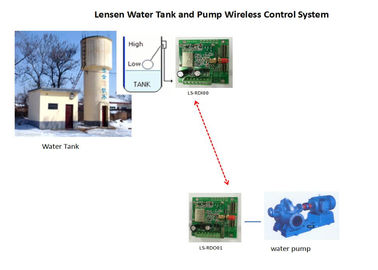

Systeemdiagram
Kant de op hoog niveau of lage, Pomp van de tankkant of WEG
Wanneer lage waterspiegel, pomp. Wanneer hoge waterspiegel, pomp WEG
Hoe te om tankkant te verbinden-Ls-RDI00
Hoe te om pompkant te verbinden-RDO01

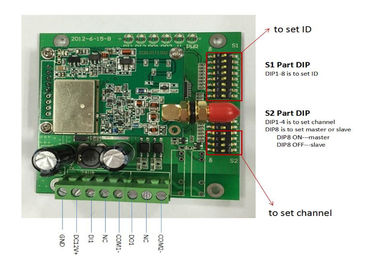

Ongeveer controlemechanisme ls-RDIO
2 controlemechanismen zouden met zelfde identiteitskaart moeten plaatsen
2 controlemechanismen zouden bij hetzelfde kanaal moeten plaatsen
1 controlemechanismereeksen zo beheersen, 1 controlemechanismereeksen zoals wondzalf
Als u verschillende reeksen in hetzelfde gebied gebruikt, te gebruiken gelieve verschillend identiteitskaart en kanaal voor verschillende reeksen.
Toepassingsgebied:
Draadloze pompcontroles
Automatiseer uw tankniveau zonder draad tussen de putpomp en de tank in werking te stellen. De draadloze pompcontroles besparen u tijd en geld.
Draadloze tankniveau controle
het eenvoudige draadloze toezicht op uw tankniveau van een verre plaats en ontvangt kritieke statusupdates.
Draadloze klepactivering
Open of dichte elektronische draadloze kleppen, solenoïdekleppen.
Slimme landbouw
Spilirrigatie, gronddruk en temperatuur controle
Noodsituatiebericht
Ontvang kritieke statusupdates per e-mail, telefoon, celtelefoon, of PDA als het materiaal ontbreekt
Transportbandcontrole
Controleer ver een transportbandmotor
Afstandsbedieningrelais
Input van het gebruiks de droge contact om een ver relais te controleren.
Probleembericht
Sparen tijd in grote faciliteiten door een luchtberichtlicht te activeren wanneer een probleem voorkomt, latend de supervisor precies het weten waar te gaan.
Stofafschaffing
Gebruiks draadloze I/O module om uw stof in werking te stellen
Gegevensregistreren
Wirelessly verwerft en registreert diverse gegevens van een verre plaats gebruikend onze analoge I/O module
Stapelaarcontrole
Het begin en houdt uw stapelaar tegen/reclaimir. Sluit PLC in controlecentrum aan stapelaar aan en warmtewisselaar.
Nabijheidsopsporing
Zet een zender met regelbare waaier op zwaar materiaal op, zet een ontvanger in een „blinde vlek op,“ en dan opstelling de ontvanger om een alarm te klinken of een licht aan te zetten wanneer het materiaal in het gebied werkt.
Chemische Niveau Controle
De chlorering van het monitorwater of andere chemische producten ver.
Verkeerslichten
Vermijd moetend nieuwe draad leggen door draadloze zenders en ontvangers aan controleverkeersteken te gebruiken die zoals „Spoorweg vooruit“ kruisen wanneer een trein aanwezig is.
Korrelliften
Onze draadloze zenders en ontvangers kunnen worden gebruikt om de voorwaarden van de korrellift te controleren of verschillende functies te beheersen. Om RS485-gegevens te verzamelen. Om temperatuur en vochtigheid in Korrel te controleren.
Vrachtlading
Digitale I/O module voor kraancontrole en analoge I/O module om de ladingsinformatie naar een andere plaats wirelessly te verzenden.
