frequentie: | 433 | machtsoutput: | 1W |
---|---|---|---|
Afstand: | 23km LOS | Input: | 8 digitale input |
output: | 8 relaisoutput | Protocol: | Modbus RTU |
Hoog licht: | De digitale Module van I O,pomp van controle |

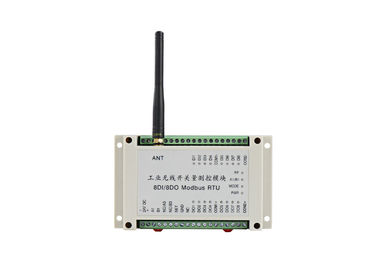

UHF Draadloze I/O Module8di 8DO Draadloze PLC 2km AAN-UIT- controle
1. Ls-RDIO0808 algemene inleiding
Dit is een 8DI8DO draadloze RTU
Het heeft 8 digitale input, 8 relaisoutput
Er is binnen een module van 1W rf, is het O.K. om 2km te controleren
2. Toepassingsgebied
Ls-RDIO wordt de reeks I/O module wijd gebruikt in de industrieautomatisering zoals proces van fabrieks het centrale gegevens, pompcontrole, olie controle, mijnmachines, milieu controlemateriaal, opheffende apparaten, robotscontrole, het vullen machine, mengt materiaal, logistische lijn, AGV enz.
Transportbandcontrole
Controleer ver een transportbandmotor
Afstandsbedieningrelais
Input van het gebruiks de droge contact om een ver relais te controleren.
Probleembericht
Sparen tijd in grote faciliteiten door een luchtberichtlicht te activeren wanneer een probleem voorkomt, latend de supervisor precies het weten waar te gaan.
Stofafschaffing
Gebruiks draadloze I/O module om uw stof in werking te stellen
Gegevensregistreren
Wirelessly verwerft en registreert diverse gegevens van een verre plaats gebruikend onze analoge I/O module
Stapelaarcontrole
Het begin en houdt uw stapelaar tegen/reclaimir. Sluit PLC in controlecentrum aan stapelaar aan en warmtewisselaar.
Nabijheidsopsporing
Zet een zender met regelbare waaier op zwaar materiaal op, zet een ontvanger in een „blinde vlek op,“ en dan opstelling de ontvanger om een alarm te klinken of een licht aan te zetten wanneer het materiaal in het gebied werkt.
Chemische Niveau Controle
De chlorering van het monitorwater of andere chemische producten ver.
Verkeerslichten
Vermijd moetend nieuwe draad leggen door draadloze zenders en ontvangers aan controleverkeersteken te gebruiken die zoals „Spoorweg vooruit“ kruisen wanneer een trein aanwezig is.
Korrelliften
Onze draadloze zenders en ontvangers kunnen worden gebruikt om de voorwaarden van de korrellift te controleren of verschillende functies te beheersen. Om RS485-gegevens te verzamelen. Om temperatuur en vochtigheid in Korrel te controleren.
Vrachtlading
Digitale I/O module voor kraancontrole en analoge I/O module om de ladingsinformatie naar een andere plaats wirelessly te verzenden.
3. Parameter
Parameter | |
Machtsoutput: | 1W of 100mW-versie |
Voeding: | 9V-30V (kies gewoonlijk 24V gelijkstroom of 12V gelijkstroom) |
Controleafstand: | 3km of (1km versie) |
Baudrate: | 1200bps |
Het ontvangen van gevoeligheid: | -123dBm@1200bps, -118dbm (9600bps) |
Voorzien van een netwerk | |
Voorzien van een netwerk: | Punt aan punt en punt aan met meerdere balies |
Havenbeschrijving | |
Input: | 8 actieve Di (aangepast passief) |
Output: |
8 relais passieve output, |
Communicatie haven | RS485 (draadloze RS485 past aan) |
Huidig | |
Breng stroom over: | <600ma> |
Het ontvangen van stroom: | <50ma> |
Algemeen | |
Frequentie: | 433MHz, 400, 450, 470 of andere band |
Kanaliseer Nr: | 16 kanalen, kunnen via ONDERDOMPELINGSschakelaar veranderen |
Fysische eigenschappen | |
Afmeting: | 145×90×40 (mm) |

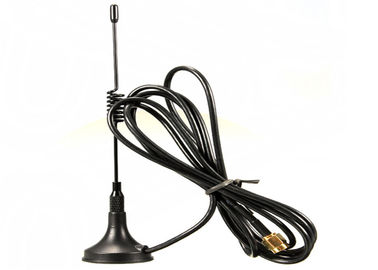

Antenneschakelaar: | SMA, voertuigantenne met 1.5m kabel |
Temperatuur: | (industrieel) -35℃~+75℃ |

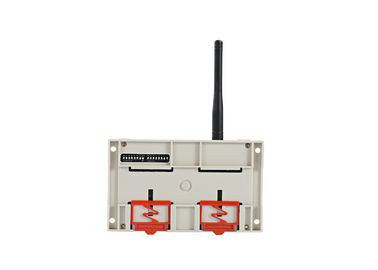

Het opzetten van methode: | Standard 3,5-spoor van het duim het industriële gilde |
4. Hoe te om draadloze I/O te gebruiken
5. De voorbeelden van het toepassingsdiagram
Één meester aan 8 wondzalf
Opmerkingen:
Meester | Wondzalf | Input en controlecorrespondentie |
A (DI1) | B1 (DO1) | DI1 van a-controle DO1 van B1 |
A (DI2) | B2 (DO1) | DI2 van a-controle DO1 van B2 |
A (DI3) | B3 (DO1) | DI3 van a-controle DO1 van B3 |
A (DI4) | B4 (DO1) | DI4of a-controle DO1 van B4 |
A (DI5) | B5 (DO1) | DI5 van a-controle DO1 van B5 |
A (DI6) | B6 (DO1) | DI6 van a-controle DO1 van B6 |
A (DI7) | B7 (DO1) | DI7 van a-controle DO1 van B7 |
A (DI8) | B8 (DO1) | DI8 van a-controle DO1 van B8 |
A (DO1) | B1 (DI1) | DO1 van A wordt gecontroleerd door DI1 van B1 |
A (DO8) | B8 (DI1) | DO8 van A wordt gecontroleerd door DI1 van B8 |
Nota: de module A en B zou hetzelfde kanaal moeten gebruiken; |
Om met PC/PLC te communiceren
